Подробное объяснение об автоматической функции выключения оптоволоконной лазерной резинки при открытии двери

Полностью закрытая оптоволоконная лазерная машина имеет функцию автоматического выключения питания.

Автоматическая функция отключения отключения двери состоит в том, чтобы установить переключатель двери на дверь электрического шкафа, а катушка на главном переключении электрического шкафа запускается переключателем двери, чтобы реализовать функцию автоматического выключения. Когда дверь открыта.

Есть два основных способа:

1. Используя катушку с задержкой, таким образом, необходимо использовать питание перед основным переключателем. После открытия двери и питания, есть некоторые схемы, которые живут, питание не завершено, цепь громоздка и небезопасна, поэтому это не рекомендуется использовать.

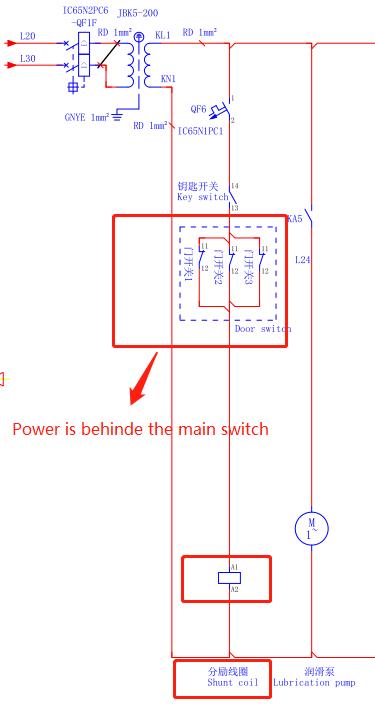

2. Используя катушку шунтирования. Мощность принимается за основным переключателем, питание полностью обрезается, а схема проста и чистая. В настоящее время это основной способ открыть дверь и отключить питание на машинном инструменте.

Подробное описание приведено ниже

1. Режим катушки с ударом понижением напряжения. Специальная схема показана на рисунке 1. Функциональная схема открытия двери и выключения питания, источник питания катушки с принижением напряжения выполняется перед QS1, а источник питания G4, 24 В является источником питания. добавлен. После открытия двери, хотя QG1 отключен, QF3 и G4 по -прежнему живые, более опасные, а схема более сложна; В реальных приложениях основной переключатель машинного инструмента может быть сброшен только тогда, когда питание подается в переднюю часть машинного инструмента QS1, а затем QS1 может снова включаться, что очень неудобно в реальных приложениях. Этот способ открытия двери и выключения выключения постепенно устраняется рынком.
